HY-PSB系列是一款小型的便携式参量阵浅地层剖面系统，采用单波束参量阵技术，用于浅地层剖面勘探和精确水深测量。
HY-PSB系列可提供丰富的频率选择。原频频率100/200/300KHz可选，差频覆盖宽，同时提供测深结果和穿透数据。
换能器耐压外壳可定制化，标准产品拥有300m、2000m和6000m耐压两个版本，结构小型紧凑，非常适合ROV、AUV等潜器平台集成使用。
· 地质及地球物理调查
· 疏浚项目沉积物调查分析
· 管线路由调查及海缆铺设项目
· 矿产资源搜索
· 超浅水、港口、水库及岸基区域水深测绘及淤泥分析
· 沉船、管线、海缆、水下障碍物、巨石等搜寻工作
· 沉船、遗迹、地质沉降等考古作业
· 水体及气苗等监测成像

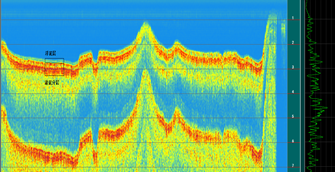

某油管探测原始数据回放显示
浙江某河道2~3米水深部分测量结果
| 技术参数 | PSB100型技术指标 | PSB200型技术指标 | PSB300型技术指标 |
| 原频频率 | 85 – 115 kHz | 180 – 220 kHz | 270 – 330 kHz |
| 差频频率 | 5 – 25 kHz | 10 – 35 kHz | 10 – 35 kHz |
| 脉冲长度 | 0.05 – 1ms | 0.05 – 1ms | 0.05 – 1ms |
| 脉冲类型 | CW,CHIRP可选 | CW,CHIRP可选 | CW,CHIRP可选 |
| 发射速度 | 最大10 pings/秒 | 最大10 pings/秒 | 最大10 pings/秒 |
| 输出功率 | ＞3 kW | ＞3 kW | ＞3 kW |
| 原频张角 | ~ 5 deg | ~ 3.8 deg | ~ 3.6 deg |
| 差频张角 | 5 – 6 deg | 4 – 5 deg | 3 – 4 deg |
| 原频声源级 | >240 dB/uPa @ 1m 100Khz | >240 dB/uPa @ 1m 200Khz | >240 dB/uPa @ 1m 300Khz |
| 差频声源级 | >196 dB/uPa@1m 20Khz | >196 dB/uPa@1m 20Khz | >196 dB/uPa@1m 30Khz |
| 动态范围 | >110 dB | >110 dB | >110 dB |
| 距离分辨率 | <0.04 m | <0.04 m | <0.04 m |
| 穿透能力 | <40m（取决于底质地类型和噪音情况） | <20m（取决于底质地类型和噪音情况） | <15m（取决于底质类型与噪声情况） |
| 作用距离 | <150 m | <100 m | <50 m |
| 姿态补偿 | 提供Heave的校正和补偿 | 提供Heave的校正和补偿 | 提供Heave的校正和补偿 |
| 电源供电 | 24VDC / 220VAC转24VDC | 24VDC / 220VAC转24VDC | 24VDC / 220VAC转24VDC |
| 功耗 | 小于35W | 小于35W | 小于35W |
| 通讯 | 外接网口，RS485转USB，PC端控制 | 外接网口，RS485转USB，PC端控制 | 外接网口，RS485转USB，PC端控制 |
| 换能器重量 | 钛合金版，空气中12kg，水中6kg | 钛合金版，空气中9kg，水中5kg | 钛合金版，空气中8kg，水中4kg |
| 换能器尺寸 | 长度：415mm 直径：160mm | 长度：415mm 直径：140mm | 长度：415mm 直径：110mm |
| 外壳材质 | 不锈钢/钛合金 可选 | 不锈钢/钛合金 可选 | 不锈钢/钛合金 可选 |
| 工作温度 | 0°C~40°C | 0°C~40°C | 0°C~40°C |
| 数据采集软件 | 标配声呐数据处理软件，亦可以定制第三方软件， 如SonarWiz。 | 标配声呐数据处理软件，亦可以定制第三方软件， 如SonarWiz。 | 标配声呐数据处理软件，亦可以定制第三方软件， 如SonarWiz。 |
| 控制系统 | 外接笔记本电脑 | 外接笔记本电脑 | 外接笔记本电脑 |
